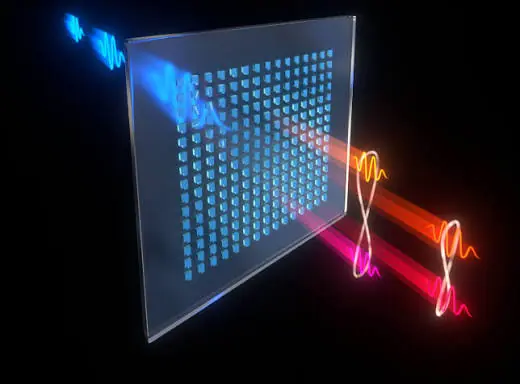

Quantum chip không thể đòi mọi nguyên tử nằm đúng chỗ: Metasurface mới muốn làm phần cứng lượng tử dễ sản xuất hơn

Phần cứng lượng tử có một vấn đề mà chip silicon thông thường hiếm khi phải đối mặt ở cùng mức độ: chỉ lệch vị trí một nguồn photon vài chục hoặc vài trăm nanomet cũng có thể làm thiết bị hoạt động rất khác. Khi một hệ thống chỉ có một hoặc hai quantum emitter, người ta còn có thể dùng các bước định vị, căn chỉnh và lithography phức tạp để đặt từng emitter vào đúng vùng điện trường quang học mạnh nhất. Nhưng nếu muốn tăng lên hàng chục, hàng trăm hay hàng nghìn nguồn photon trên cùng chip, cách làm đó nhanh chóng trở thành bài toán sản xuất.

Một nhóm nghiên cứu từ Sandia National Laboratories và University College London đang thử một cách tiếp cận khác: thay vì buộc mỗi quantum dot phải nằm đúng một “điểm vàng” của cấu trúc quang học, họ thiết kế một nonlocal metasurface có mode quang trải rộng trên một vùng lớn hơn. Các quantum dot GaAs được nhúng trong cấu trúc có thể ghép với mode chung dù vị trí của từng dot không được căn chỉnh riêng với từng nanoresonator.

Trong công trình đăng trên Nano Letters năm 2026, nhóm còn dùng điện áp để điều chỉnh bước sóng phát xạ của quantum dot. Hai quantum dot nằm cách nhau ở thang micromet có thể được đưa về cùng bước sóng và cùng cộng hưởng với metasurface, trong khi lượng photon thoát ra khỏi semiconductor tăng hơn một bậc độ lớn.

Đây chưa phải một quantum processor hoàn chỉnh và nhóm nghiên cứu cũng chưa chứng minh cooperative emission giữa nhiều quantum dot. Nhưng kết quả chạm vào một vấn đề rất thực tế của quantum photonics: làm thế nào chế tạo phần cứng lượng tử mà không phải biết và căn chỉnh chính xác vị trí của từng nguồn photon riêng lẻ.

“Mọi nguyên tử phải nằm đúng chỗ” là một cách nói – ở đây thực ra là quantum dot

Tiêu đề dễ gợi liên tưởng tới các quantum computer dùng nguyên tử hoặc ion bị bẫy. Công trình của Sandia và UCL không sử dụng nguyên tử đơn theo nghĩa đó.

Nguồn photon trong nghiên cứu là các quantum dot gallium arsenide – GaAs: những cấu trúc semiconductor cực nhỏ có mức năng lượng lượng tử hóa. Khi được kích thích, quantum dot có thể phát từng photon riêng lẻ, khiến chúng trở thành một ứng viên quan trọng cho quantum communication, quantum sensing và photonic quantum information processing.

Tuy nhiên, mỗi quantum dot thực tế không hoàn toàn giống quantum dot bên cạnh. Chênh lệch rất nhỏ về kích thước, hình dạng và môi trường vật liệu có thể làm bước sóng phát xạ khác nhau.

Vị trí cũng là vấn đề. Trong nhiều cấu trúc photonic cavity truyền thống, emitter cần nằm đúng gần cực đại của mode điện từ. Nếu dot nằm lệch khỏi hotspot, khả năng ghép ánh sáng có thể giảm mạnh.

Vì thế vấn đề sản xuất có hai lớp cùng lúc: emitter phải ở đúng chỗ và phải phát đúng màu.

Tại sao một nguồn single-photon lại khó tích hợp lên chip?

Một quantum dot có thể phát photon rất tốt nhưng photon đó chưa chắc đi theo hướng mà chip cần.

Trong một semiconductor có chiết suất cao, phần lớn ánh sáng có thể bị giữ lại bên trong vật liệu, truyền theo những mode không mong muốn hoặc phát ra theo nhiều hướng. Nếu chỉ một tỷ lệ nhỏ photon đi vào waveguide, fiber hoặc hệ quang thu nhận, nguồn single-photon dù có chất lượng lượng tử tốt vẫn đạt hiệu suất hệ thống thấp.

Các cavity, waveguide và nanoantenna được dùng để giải quyết vấn đề này bằng cách kiểm soát môi trường điện từ xung quanh emitter. Nhưng hiệu quả thường phụ thuộc mạnh vào vị trí tương đối giữa quantum dot và cấu trúc photonic.

Một phương án là tìm vị trí chính xác của từng quantum dot trước, sau đó thực hiện lithography căn theo dot đó. Cách làm này có thể tạo thiết bị hiệu năng cao trong phòng thí nghiệm nhưng thêm các bước đo, alignment và fabrication riêng cho từng emitter.

Khi mục tiêu là một chip với nhiều nguồn photon, đây là kiểu quy trình khó mở rộng.

Metasurface là gì?

Metasurface có thể hình dung như một bề mặt được phủ bởi hàng loạt cấu trúc nano nhỏ hơn bước sóng ánh sáng. Mỗi cấu trúc – thường được gọi là meta-atom hoặc nanoresonator – tương tác với ánh sáng theo cách được thiết kế trước.

Bằng cách kiểm soát kích thước, hình học, khoảng cách và đối xứng của các phần tử này, metasurface có thể bẻ hướng chùm sáng, thay đổi phân cực, tạo phase profile hoặc điều khiển cách ánh sáng được ghép ra khỏi một vật liệu.

Trong quantum photonics, metasurface còn có thể tác động tới photon phát ra từ quantum emitter nằm bên trong hoặc ngay gần cấu trúc.

Điểm đặc biệt của công trình mới là metasurface không chỉ hoạt động như tập hợp nhiều resonator cục bộ độc lập. Nó được thiết kế để hỗ trợ các mode quang nonlocal – tức trường điện từ có thể mở rộng qua nhiều đơn vị cấu trúc trên bề mặt.

“Nonlocal” giúp bỏ yêu cầu phải đặt emitter đúng hotspot

Trong một cavity cục bộ, có thể hình dung mode quang giống một chiếc ghế duy nhất: quantum dot phải được đặt gần đúng chỗ đó để tương tác mạnh.

Với mode nonlocal, hình ảnh gần hơn với một sân khấu chung trải qua nhiều phần tử metasurface. Quantum dot ở nhiều vị trí khác nhau trong vùng đó vẫn có thể tương tác với cùng một mode mở rộng.

Đây là lý do nhóm nghiên cứu nhấn mạnh rằng thiết kế mới không cần alignment riêng cho từng quantum dot bên trong metasurface.

Trong bài báo, các quantum dot GaAs mật độ thấp được tạo bằng phương pháp local-droplet etching và nhúng trong một heterostructure semiconductor. Sau đó metasurface tuần hoàn được chế tạo trên cùng nền. Nhờ bản chất spatially extended của mode quang, vị trí ngẫu nhiên của quantum dot không còn là trở ngại nghiêm trọng như khi mỗi emitter phải trùng với một resonator riêng.

Điều đó không có nghĩa vị trí emitter trở nên hoàn toàn vô nghĩa. Cường độ ghép vẫn phụ thuộc vào nơi quantum dot nằm trong phân bố trường. Nhưng yêu cầu fabrication chuyển từ “đặt chính xác từng dot vào từng hotspot” sang một bài toán có dung sai vị trí rộng hơn.

Đúng vị trí vẫn chưa đủ: hai quantum dot còn phải phát photon giống nhau

Trong nhiều giao thức quantum information, photon từ các nguồn khác nhau phải gần như không thể phân biệt được.

Nếu quantum dot A phát ở một bước sóng và quantum dot B phát lệch vài nanomet, photon của chúng mang thông tin về nguồn phát. Điều này làm suy giảm các hiệu ứng giao thoa lượng tử cần thiết cho entanglement, quantum networking và nhiều kiến trúc photonic computing.

Vấn đề là quantum dot semiconductor luôn có một mức độ không đồng nhất tự nhiên. Không thể kỳ vọng hàng nghìn dot tự nhiên có chính xác cùng kích thước và cùng transition energy.

Nhóm Sandia–UCL vì thế thêm một lớp điều khiển bằng điện.

Dùng điện áp để kéo hai emitter về cùng “màu”

Các quantum dot được nhúng trong một cấu trúc diode semiconductor cho phép đặt điện trường lên vùng chứa emitter. Điện trường làm dịch chuyển mức năng lượng của quantum dot thông qua quantum-confined Stark effect.

Trong thử nghiệm, bước sóng phát xạ có thể được điều chỉnh trong khoảng khoảng 4–5 nm, tương ứng khoảng 10–12 meV.

Khoảng tuning này đủ để nhóm nghiên cứu đưa hai quantum dot cách nhau ở thang micromet về cùng bước sóng phát xạ và đồng thời ghép chúng với các mode phù hợp của metasurface.

Điều thú vị là cùng một điện áp được đặt lên metasurface chứ không phải mỗi quantum dot có một electrode điều khiển riêng. Do các quantum dot có dipole moment tự nhiên hơi khác nhau, tốc độ dịch chuyển năng lượng của mỗi dot dưới điện trường cũng khác. Nhóm khai thác chính sự khác biệt này để tìm điểm điện áp nơi hai đường phát xạ giao nhau.

Thay vì cố sản xuất hai emitter hoàn toàn giống nhau ngay từ đầu, hệ thống cho phép chế tạo trước rồi tuning sau.

Photon thoát ra ngoài nhiều hơn hơn 10 lần

Ngoài căn chỉnh bước sóng, metasurface còn giải quyết vấn đề photon extraction.

Nhóm nghiên cứu cho biết khi quantum dot cộng hưởng với mode phù hợp của metasurface, lượng photon được ghép từ semiconductor ra không gian tự do tăng hơn một bậc độ lớn – tức hơn 10 lần so với cấu hình tham chiếu theo cách nhóm đo.

Đây là lợi ích quan trọng vì một nguồn single-photon hữu dụng không chỉ cần tạo photon “đúng tính chất lượng tử”, mà còn phải đưa được photon đó tới nơi hệ thống có thể sử dụng.

Trong quantum network, photon có thể cần đi vào fiber. Trong photonic quantum processor, chúng có thể phải được đưa vào waveguide, interferometer hoặc detector. Mỗi photon bị mất làm giảm xác suất thành công của toàn bộ giao thức.

Khi hệ thống có nhiều photon cùng tham gia, tổn hao còn trở nên nghiêm trọng hơn vì xác suất giữ đủ photon thường giảm theo cấp số nhân với số phần tử.

Vì sao đây là vấn đề “manufacturability”, không chỉ là hiệu năng quang học?

Nhiều nguyên mẫu quantum photonics đạt kết quả rất tốt nhờ fabrication cực kỳ tinh vi. Nhưng một công nghệ có khả năng mở rộng phải trả lời câu hỏi khác: nếu chế tạo hàng nghìn thiết bị trên wafer, bao nhiêu thiết bị sẽ hoạt động mà không cần căn chỉnh thủ công?

Mỗi yêu cầu “phải đặt emitter tại tọa độ chính xác này” là một bước làm giảm yield.

Mỗi quantum dot cần một lượt định vị và lithography riêng làm tăng thời gian chế tạo.

Mỗi emitter có bước sóng cố định khác nhau làm tăng số thiết bị không thể dùng cùng nhau.

Nonlocal metasurface tấn công trực tiếp hai trong số các vấn đề đó. Mode mở rộng giảm yêu cầu position alignment; electrical tuning giảm yêu cầu các quantum dot phải tự nhiên phát cùng bước sóng.

Đó là lý do Sandia mô tả công trình như một bước hướng tới scalable manufacturing, dù bản thân nghiên cứu vẫn ở cấp nguyên mẫu.

Metasurface không làm mọi quantum dot giống nhau

Cũng cần phân biệt rõ hai khái niệm.

Metasurface không sửa sự khác nhau về kích thước vật lý của các quantum dot. Nó tạo một môi trường photonic chung để nhiều dot ở các vị trí khác nhau có thể ghép với các mode mở rộng.

Điện trường cũng không biến hai quantum dot thành cùng một vật thể. Nó chỉ điều chỉnh transition energy để tại một điểm vận hành, hai emitter có thể phát photon ở cùng bước sóng.

Để photon thực sự indistinguishable cho một giao thức lượng tử, còn phải kiểm soát linewidth, coherence, lifetime, polarization, spectral diffusion và timing. Cùng bước sóng là điều kiện quan trọng nhưng chưa phải toàn bộ bài toán.

Cooperative emission mới là mục tiêu tiếp theo – chưa phải kết quả đã đạt được

Bài báo đặt nền tảng này trong bối cảnh cooperative emission, nơi nhiều quantum emitter tương tác thông qua một mode điện từ chung và hành xử không hoàn toàn độc lập.

Một ví dụ nổi tiếng là superradiance: nhiều emitter có thể phát photon một cách tương quan, tạo động lực học phát xạ khác với tổng của các nguồn riêng lẻ.

Nếu nhiều quantum dot cách xa nhau có thể ghép vào cùng một nonlocal photonic mode và phát photon không thể phân biệt, đó có thể trở thành tài nguyên hữu ích cho quantum communication và quantum information processing.

Nhưng chính các tác giả nhấn mạnh rằng cooperative emission chưa được chứng minh trong công trình này.

Nghiên cứu hiện tại chứng minh platform: quantum dot được nhúng trong metasurface, emission có thể tuning bằng điện, hai dot có thể đưa về spectral alignment và photon outcoupling được tăng mạnh.

Các phép đo tiếp theo – như second-order correlation và cross-correlation giữa photon từ các emitter khác nhau – mới giúp xác định nền tảng có thực sự đạt các tính chất lượng tử cần thiết cho cooperative emission hay không.

“Quantum chip” ở đây cũng cần hiểu đúng

Từ quantum chip có thể gợi đến CPU lượng tử với hàng nghìn qubit chạy thuật toán. Thiết bị trong nghiên cứu không phải một bộ xử lý lượng tử hoàn chỉnh.

Nó gần với một quantum photonic hardware platform: một cấu trúc semiconductor tích hợp quantum emitters, metasurface và điều khiển điện để tạo và quản lý photon ở cấp chip.

Những nguồn photon như vậy có thể trở thành một khối chức năng của quantum network, quantum repeater, photonic quantum processor hoặc cảm biến lượng tử.

Giá trị của nghiên cứu vì thế nằm ở câu hỏi nền tảng hơn: nếu quantum computer hoặc quantum network tương lai cần rất nhiều nguồn photon giống nhau, có cách nào sản xuất chúng mà không phải căn chỉnh thủ công từng emitter?

So với cavity truyền thống, đánh đổi nằm ở đâu?

Cavity có thể tạo tương tác light–matter rất mạnh và tăng tốc spontaneous emission thông qua Purcell effect. Với emitter được đặt chính xác, nó là một công cụ cực kỳ hiệu quả.

Nhưng chính tính cục bộ mạnh cũng làm cavity nhạy với sai số vị trí và sai số bước sóng.

Nonlocal metasurface chấp nhận một triết lý thiết kế khác. Thay vì tối ưu cực đại tương tác tại một điểm rất nhỏ, nó tạo mode quang phân bố trên nhiều phần tử, nhờ đó nhiều emitter có thể tham gia mà không cần từng dot nằm đúng tâm một cavity.

Đây không phải tuyên bố rằng metasurface luôn tốt hơn cavity. Hai nền tảng có những trade-off khác nhau về Purcell enhancement, extraction efficiency, mode volume, linewidth, tunability và fabrication.

Nhưng khi số emitter tăng, khả năng chịu sai số vị trí có thể quan trọng không kém hiệu suất tối đa của một thiết bị đơn.

Từ “thiết bị hoàn hảo” sang “thiết bị chịu được sai số”

Đây là một thay đổi tư duy quen thuộc trong engineering.

Trong phòng thí nghiệm, người ta thường hỏi: cấu hình nào cho hiệu suất cao nhất nếu mọi thứ được đặt chính xác?

Trong sản xuất, câu hỏi quan trọng hơn có thể là: cấu hình nào vẫn hoạt động tốt khi kích thước lệch vài nanomet, emitter nằm ở vị trí không hoàn hảo và mỗi phần tử có thông số hơi khác nhau?

Chip silicon hiện đại thành công không phải vì fabrication không có sai số. Chúng thành công vì process control, design rules, redundancy và circuit architecture được xây dựng để biến sai số vật lý thành hệ thống có yield cao.

Quantum hardware cuối cùng cũng có thể phải đi theo logic tương tự.

Thay vì yêu cầu tự nhiên cung cấp hàng nghìn quantum emitter giống hệt nhau và nằm đúng tọa độ, kiến trúc có thể được thiết kế để hấp thụ một phần disorder rồi hiệu chỉnh phần còn lại bằng điều khiển điện hoặc quang.

Từ quantum dot ngẫu nhiên tới mảng nguồn photon có thể dùng được

Một lộ trình có thể hình dung như sau: quantum dot được tạo ở mật độ thấp trong semiconductor; metasurface nonlocal cung cấp mode quang chung; hệ thống đo xác định những emitter nằm trong vùng sử dụng được; điện áp tuning đưa một tập quantum dot về cùng spectral window; sau đó photonic circuit định tuyến photon tới các khối xử lý tiếp theo.

Ở quy mô lớn, vẫn còn nhiều câu hỏi chưa được giải quyết. Một điện áp chung khó có thể căn chỉnh tùy ý hàng trăm emitter. Có thể cần electrode phân vùng, local tuning, strain tuning hoặc các kỹ thuật hậu chế tạo khác.

Hệ thống cũng phải tích hợp waveguide, switch, detector và nguồn điều khiển mà không phá hỏng coherence của photon.

Ngoài ra, quantum dots thường hoạt động ở nhiệt độ cryogenic nếu cần những tính chất lượng tử chất lượng cao. Điều đó kéo theo packaging, thermal management và wiring phức tạp hơn nhiều so với photonic chip thông thường.

Điểm đáng chú ý nhất: chế tạo lượng tử có thể không cần sự hoàn hảo tuyệt đối

Công trình của Sandia và UCL chưa loại bỏ sai số fabrication. Nó cũng chưa tạo ra một quantum computer scalable.

Nhưng nó minh họa một chiến lược có thể quan trọng đối với ngành quantum hardware: đừng cố bắt mọi emitter phải hoàn hảo; hãy thiết kế môi trường photonic để thiết bị vẫn hoạt động khi emitter không hoàn hảo.

Ở đây, nonlocal metasurface làm mode quang ít phụ thuộc hơn vào tọa độ chính xác của từng quantum dot. Electrical tuning xử lý một phần sai khác về bước sóng. Hai kỹ thuật cùng nhau biến bài toán “fabricate exactly” thành bài toán “fabricate within tolerance, then tune”.

Đó chính là một trong những bước chuyển cần thiết nếu quantum photonics muốn đi từ những thiết bị được căn chỉnh thủ công trong phòng thí nghiệm sang wafer chứa nhiều linh kiện có thể sản xuất lặp lại.

Trong chip cổ điển, ngành semiconductor đã mất nhiều thập kỷ để học cách sống chung với sai số ở quy mô nanomet. Với quantum chip, mục tiêu có lẽ cũng không phải khiến mọi nguyên tử hay quantum dot nằm hoàn hảo đúng chỗ. Mục tiêu là xây một kiến trúc đủ thông minh để không cần chúng phải hoàn hảo ngay từ đầu.
