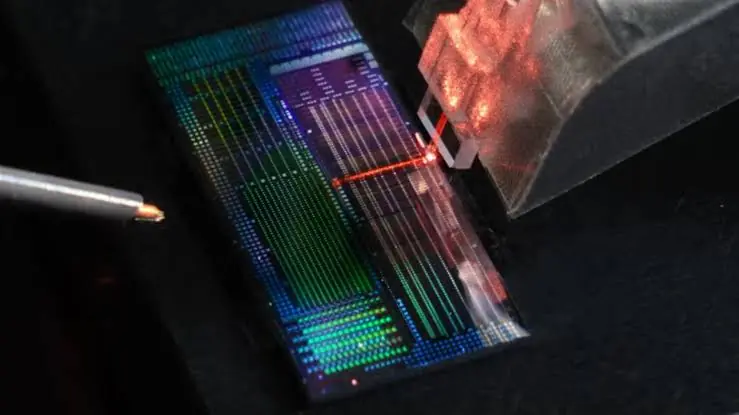

Đưa phòng thí nghiệm quang học xuống một con chip: Photonics đang bước vào cuộc đua thu nhỏ

Một phòng thí nghiệm quang học truyền thống có thể chiếm cả mặt bàn. Laser nằm ở một đầu, ánh sáng đi qua gương, thấu kính, beam splitter, bộ lọc, interferometer, detector và hàng loạt giá đỡ cơ khí cần căn chỉnh chính xác đến micromet.

Photonics đang cố nén phần lớn hệ thống đó xuống một con chip.

Thay vì để tia sáng chạy hàng chục centimet trong không khí, các photonic integrated circuit (PIC) dẫn ánh sáng qua waveguide rộng chỉ cỡ micromet. Beam splitter trở thành directional coupler. Interferometer trở thành vài nhánh waveguide. Bộ lọc có thể là một ring resonator. Phase shifter, modulator, detector và các phần tử phi tuyến được đặt ngay cạnh nhau bằng quy trình chế tạo bán dẫn.

Đây không đơn thuần là thu nhỏ một linh kiện. Mục tiêu lớn hơn là thu nhỏ cả chức năng của một hệ quang học: đo phổ, xử lý tín hiệu, tạo frequency comb, thao tác hạt, tính toán bằng ánh sáng hoặc chuẩn bị và đo trạng thái lượng tử.

Nếu xu hướng này tiếp tục, một số thí nghiệm từng cần bàn quang học chống rung có thể trở thành module nhỏ hơn lòng bàn tay — hoặc một khối photonic chip được đóng gói cùng electronics.

Từ transistor đến photonics: cùng một giấc mơ tích hợp, nhưng vật lý khác hẳn

Lịch sử điện tử hiện đại là lịch sử của tích hợp. Thay vì nối từng transistor rời bằng dây, ngành bán dẫn đưa hàng triệu rồi hàng tỷ transistor lên cùng một die.

Photonics đang cố làm điều tương tự với ánh sáng.

Nhưng ánh sáng không cư xử giống dòng electron trong dây đồng. Nó có pha, phân cực, bước sóng và mode truyền. Một thay đổi kích thước chỉ vài chục nanomet trong waveguide có thể làm lệch pha. Một bề mặt hơi nhám có thể gây tán xạ. Một phần photon bị mất ở mỗi linh kiện có thể tích lũy thành suy hao lớn khi mạch phức tạp.

Vì vậy, “chip quang học” không chỉ là phiên bản sáng của chip điện tử. Nó cần một bộ nguyên tắc thiết kế riêng.

Waveguide thay thế không gian tự do

Trong phòng lab, gương và thấu kính điều khiển đường đi của ánh sáng trong không khí.

Trên chip, vai trò đó phần lớn thuộc về optical waveguide: một lõi vật liệu có chiết suất cao hơn môi trường xung quanh, giữ ánh sáng bị giới hạn và dẫn nó theo một đường được khắc sẵn.

Waveguide có thể uốn cong, chia nhánh, ghép cặp và tạo giao thoa. Khi hai nhánh được tách ra rồi ghép lại, ta có cấu trúc tương tự Mach–Zehnder interferometer — một linh kiện nền tảng trong sensing, modulation và xử lý tín hiệu quang.

Điều quan trọng là những phần tử này không cần được căn chỉnh thủ công sau mỗi lần bật máy. Hình học quang học đã được “đóng băng” vào lithography.

Đó là một lợi thế lớn của integrated photonics: căn chỉnh cơ học được thay bằng độ chính xác của quy trình chế tạo.

Một spectrometer từng là hộp lớn, giờ có thể thu xuống vài centimet

Spectrometer là ví dụ trực quan cho cuộc đua thu nhỏ.

Thiết bị quang phổ truyền thống thường cần grating, gương, đường quang đủ dài và detector array để tách các bước sóng khác nhau. Thu nhỏ hệ thống này thường làm giảm độ phân giải hoặc băng thông vì khoảng cách truyền ánh sáng trở nên quá ngắn.

Tháng 4/2026, một nghiên cứu trên Nature Photonics giới thiệu optical convolutional spectrometer dùng một chip silicon nitride với chuỗi Mach–Zehnder interferometer không cân bằng.

Thay vì cố tạo một phổ tách ra theo không gian giống spectrometer truyền thống, thiết bị mã hóa thông tin phổ thành các phép convolution quang học rồi tái dựng bằng xử lý tín hiệu.

Hệ thống đóng gói được báo cáo có kích thước khoảng 4,8 × 6,2 × 0,6 cm, nặng 16,5 g và có chi phí linh kiện ở mức khoảng 10 USD trong thiết kế nghiên cứu. Nó bao phủ dải gần hồng ngoại khoảng 1.200–1.700 nm, tương đương khoảng 500 nm bandwidth, với thời gian lấy và xử lý mẫu dưới một giây.

Đây là một minh họa quan trọng: thu nhỏ photonics không nhất thiết phải sao chép từng thành phần của thiết bị lớn. Đôi khi cần thay đổi cả cách đo để bù cho những giới hạn vật lý của kích thước nhỏ.

Frequency comb cũng đang rời khỏi bàn quang học

Optical frequency comb là một trong những công cụ mạnh nhất của metrology hiện đại. Nó tạo ra một tập các vạch tần số ánh sáng cách đều nhau, giống một chiếc thước có hàng nghìn mốc màu cực kỳ chính xác.

Công nghệ này được dùng trong đồng hồ quang học, spectroscopy, đo khoảng cách, truyền thông và nhiều phép đo tần số chính xác.

Những hệ frequency comb thế hệ đầu thường cần laser mode-locked, cavity và hệ ổn định tương đối lớn. Integrated photonics đang đưa chức năng đó xuống microresonator.

Microcomb tận dụng phi tuyến quang trong resonator nhỏ để biến một laser bơm thành hàng loạt vạch phổ. Một review trên Nature Photonics năm 2025 mô tả microcomb như một con đường để đưa chức năng của frequency comb bàn quang học vào footprint tích hợp.

Cùng năm, một nghiên cứu trình diễn cấu trúc dual-microcomb theo kiểu Vernier nhằm phục vụ optical frequency division trong đồng hồ nguyên tử quang học thu nhỏ. Ý tưởng dài hạn là kết hợp các nguồn comb tích hợp với ion trap và các thành phần khác để hướng tới chip-scale optical atomic clock.

Đây chính là tinh thần của “phòng lab trên chip”: không chỉ đưa một cảm biến lên chip, mà đưa cả chuỗi nguồn sáng–xử lý phổ–đo tần số vào một hệ nhỏ hơn.

Photonics có thể trở nên “lập trình được” giống FPGA điện tử

Một trở ngại của integrated photonics là phần lớn chip quang trước đây được thiết kế cho một chức năng cố định. Sau khi tape-out và chế tạo, đường đi của ánh sáng gần như đã được quyết định.

Nhưng một phòng thí nghiệm thực sự phải linh hoạt. Nhà nghiên cứu muốn thay filter, đổi interferometer, route ánh sáng sang cổng khác hoặc thực hiện một phép biến đổi khác mà không chế tạo lại chip.

Đó là động lực của programmable photonics.

Các chip kiểu này dùng mạng waveguide, tunable coupler và phase shifter để tạo thành một mesh có thể tái cấu hình bằng software. Về ý tưởng, nó giống FPGA: cùng phần cứng có thể được lập trình thành nhiều mạch khác nhau.

Tháng 6/2026, Nature Photonics công bố một field-programmable photonic gate array dùng nền silicon–barium titanate. Chip có 58 programmable unit cell và 116 actuator, bố trí theo mesh lục giác.

Khác với phase shifter nhiệt phải liên tục cấp điện để giữ trạng thái, barium titanate là vật liệu sắt điện. Domain của nó có thể được chuyển trạng thái rồi giữ lại mà không cần duy trì bias liên tục.

Nhóm nghiên cứu báo cáo thời gian chuyển mạch khoảng 80 ns và công suất tĩnh khoảng 560 nW cho mỗi dịch pha π. Họ lập trình cùng mesh để làm filter điều chỉnh được, phép biến đổi tuyến tính 4 × 4, routing và splitting ánh sáng.

Nếu photonics programmable mở rộng được tới hàng nghìn hay hàng chục nghìn phần tử, một chip duy nhất có thể đảm nhiệm nhiều vai trò quang học mà hiện nay cần nhiều linh kiện rời.

Không chỉ tuyến tính: chức năng quang phi tuyến cũng bắt đầu lập trình được

Beam splitter, phase shifter và interferometer chủ yếu thao tác ánh sáng theo các phép biến đổi tuyến tính. Nhưng nhiều thí nghiệm quan trọng cần nonlinear optics: tạo harmonic, trộn tần số, chuyển đổi photon hoặc tạo các trạng thái lượng tử.

Trước đây, chức năng phi tuyến thường bị “đóng cứng” khi chế tạo. Hướng tinh thể, pattern poling hoặc geometry xác định thiết bị làm gì.

Một công trình đăng trên Nature năm 2026 trình diễn một waveguide slab có phân bố phi tuyến bậc hai χ⁽²⁾ có thể tái cấu hình theo không gian hai chiều.

Hệ sử dụng electric-field-induced nonlinearity và một lớp quang dẫn để “viết” pattern điện trường bằng ánh sáng. Nhờ đó, nhà nghiên cứu có thể thay đổi cấu hình nonlinear interaction mà không cần chế tạo chip mới.

Đây là bước quan trọng nếu mục tiêu cuối cùng là một optical laboratory có thể lập trình thay vì chỉ một tập linh kiện thu nhỏ cố định.

Cả optical isolator — linh kiện vốn khó tích hợp — cũng đang được kéo lên chip

Một phòng thí nghiệm laser thường có optical isolator để ngăn ánh sáng phản xạ quay trở lại nguồn laser. Phản xạ ngược có thể làm laser mất ổn định hoặc tăng nhiễu.

Isolator truyền thống thường dùng vật liệu từ quang và magnet, khiến chúng khó tích hợp với quy trình silicon photonics thông thường.

Ngày 13/8/2026, Nature Photonics công bố một thiết kế isolator tích hợp không dùng nam châm, sử dụng electro-optic modulation để tạo “chuyển động tổng hợp” trên bốn waveguide song song.

Cơ chế giao thoa động được thiết kế để triệt ánh sáng truyền ngược trong khi để ánh sáng truyền thuận đi qua.

Điểm đáng chú ý không chỉ là hiệu suất của một isolator riêng lẻ. Nó cho thấy danh sách những linh kiện từng phải nằm ngoài chip đang dần ngắn lại.

Optical tweezers: từ kính hiển vi lớn tới phased array trên silicon

Optical tweezers dùng gradient lực của ánh sáng tập trung để giữ và di chuyển những hạt rất nhỏ. Công nghệ này thường yêu cầu objective có numerical aperture cao, beam steering và hệ quang cơ chính xác.

Một nghiên cứu trên Nature Communications năm 2024 đã dùng silicon photonic optical phased array để tạo bẫy quang và điều khiển microparticle.

Nhóm nghiên cứu bẫy các hạt polystyrene cách bề mặt chip tới 5 mm, lớn hơn hơn hai bậc độ lớn so với khoảng làm việc của nhiều thiết kế integrated optical tweezer trước đó. Vị trí bẫy được điều khiển không cơ học bằng cách thay đổi bước sóng laser.

Hệ vẫn cần optics hỗ trợ để quan sát và ghép sáng, nên chưa thể gọi là “toàn bộ kính hiển vi trên chip”. Nhưng nó cho thấy ngay cả chức năng vốn dựa mạnh vào không gian tự do cũng có thể được chuyển một phần sang photonic phased array.

Photonics lượng tử là nơi giấc mơ “phòng lab trên chip” trở nên đặc biệt hấp dẫn

Thí nghiệm quantum optics truyền thống có thể cực kỳ phức tạp. Photon cần được tạo, lọc, chia đường, giao thoa, entangle và cuối cùng phát hiện bằng detector có độ nhạy cao.

Chỉ một rung động nhỏ của bàn quang hoặc thay đổi nhiệt độ cũng có thể làm lệch pha và phá thí nghiệm.

Integrated photonics có lợi thế rõ ràng: các đường quang nằm cố định trên cùng substrate, khoảng cách nhỏ và có thể sản xuất hàng loạt.

Đầu năm 2025, nhóm PsiQuantum công bố trên Nature một platform silicon photonics chế tạo trên wafer 300 mm, tích hợp các module để tạo, thao tác, kết nối và phát hiện photonic qubit.

Trong các benchmark được báo cáo, platform đạt state preparation and measurement fidelity khoảng 99,98%, Hong–Ou–Mandel interference visibility khoảng 99,50% và two-qubit fusion fidelity khoảng 99,22% khi điều kiện hóa trên photon detection và không tính photon loss.

Điều quan trọng là không nên hiểu kết quả này như “máy tính lượng tử hoàn chỉnh trên một con chip”. Hệ vẫn cần cryogenic assembly, fibre attach, electronics và hạ tầng điều khiển. Nhưng nó cho thấy nhiều phần của một thí nghiệm quantum optics từng nằm rải trên bàn quang học có thể được đưa vào quy trình wafer-scale.

Một review trên Nature Photonics tháng 2/2026 cũng nhấn mạnh xu hướng programmable integrated quantum photonics: đưa các nguồn photon, interferometer và mạch điều khiển vào kiến trúc có thể tái cấu hình.

Điều khó nhất không phải đưa waveguide lên chip, mà là đưa mọi thứ lên cùng một chip

Silicon là vật liệu tuyệt vời để chế tạo waveguide và tương thích với công nghiệp bán dẫn. Nhưng silicon không làm tốt mọi nhiệm vụ photonics.

Nó không phải vật liệu lý tưởng để phát laser trực tiếp ở bước sóng telecom vì bandgap gián tiếp. Silicon nitride có loss thấp và rất phù hợp cho resonator, nhưng khả năng modulation điện-quang hạn chế. Lithium niobate có hiệu ứng Pockels mạnh. III–V semiconductor như indium phosphide và gallium arsenide tốt cho laser. Barium titanate có electro-optic và ferroelectric properties hấp dẫn. Superconducting material lại hữu ích cho single-photon detector.

Vì vậy, cuộc đua hiện nay không chỉ là “silicon photonics”. Nó ngày càng là heterogeneous photonic integration: ghép nhiều vật liệu chuyên biệt trên cùng package hoặc wafer stack.

Giấc mơ “lab-on-chip” sẽ khó đạt được nếu mỗi chức năng vẫn cần một substrate riêng và hàng chục fibre nối giữa chúng.

Laser vẫn là một trong những mảnh ghép khó nhất

Một mạch quang không thể hoạt động nếu không có nguồn sáng phù hợp.

Trong nhiều PIC hiện nay, laser vẫn nằm ngoài chip và ánh sáng được ghép vào bằng fibre hoặc grating coupler. Điều này hoạt động tốt trong phòng lab, nhưng làm tăng kích thước, suy hao, độ phức tạp đóng gói và chi phí căn chỉnh.

Đưa laser lên cùng photonic platform đòi hỏi heterogeneous bonding, epitaxy hoặc các kiến trúc hybrid khác. Đây là lý do integrated laser vẫn là một trong những chủ đề quan trọng của silicon photonics.

Cho tới khi nguồn sáng, điều biến, routing và detector được tích hợp liền mạch, nhiều “phòng thí nghiệm trên chip” thực tế vẫn là chip cộng với cả một hệ bên ngoài.

Đóng gói có thể khó ngang với thiết kế chip

Một die photonics nhỏ chưa đồng nghĩa một thiết bị nhỏ.

Chip cần được cấp điện, điều khiển nhiệt độ, nối với fibre, gắn laser, đọc detector và bảo vệ khỏi môi trường. Chỉ riêng việc căn một array fibre với hàng chục hay hàng trăm optical port đã là bài toán cơ khí cực kỳ khó.

Trong electronics, kết nối điện có thể dùng solder bump và trace kim loại. Trong photonics, mode quang từ fibre phải ghép vào waveguide micromet với suy hao thấp.

Do đó, packaging đang trở thành một trong những nút thắt quyết định tốc độ thương mại hóa.

Thành công của một PIC không chỉ nằm ở footprint của die mà ở kích thước, công suất và chi phí của toàn module sau khi đóng gói.

Thu nhỏ còn tạo ra vấn đề nhiệt mới

Nhiều phase shifter silicon hoạt động bằng hiệu ứng thermo-optic: đốt nóng waveguide để thay đổi chiết suất.

Cách này đơn giản, nhưng khi hàng nghìn phase shifter đặt sát nhau, nhiệt từ một phần tử có thể ảnh hưởng phần tử lân cận. Mạch càng lớn, lượng điện giữ cấu hình càng tăng.

Đây chính là lý do field-programmable photonic gate array dùng barium titanate năm 2026 đáng chú ý: trạng thái ferroelectric không cần cấp điện liên tục để giữ lại.

Để photonics lập trình được scale giống electronics, ngành phải giải quyết một phiên bản riêng của “power wall”.

Suy hao là kẻ thù tích lũy

Trong electronic circuit, tín hiệu có thể được khuếch đại lại bằng transistor tại nhiều tầng.

Photonics phức tạp hơn. Mỗi splitter, coupler, waveguide bend, modulator và interface đều làm mất một phần công suất quang. Nếu một chip có hàng trăm hoặc hàng nghìn phần tử nối tiếp, loss nhỏ ở từng điểm có thể trở thành loss lớn của toàn circuit.

Optical amplifier trên chip không phải lúc nào cũng dễ tích hợp và amplifier còn đưa thêm noise.

Vì vậy, khả năng tạo mạch quang lớn phụ thuộc mạnh vào loss budget. Đây là một lý do silicon nitride, với khả năng tạo waveguide rất low-loss, được dùng nhiều trong resonator, frequency comb và quantum photonics.

Sai số chế tạo nhỏ có thể làm mạch quang lệch chức năng

Resonator và interferometer nhạy với kích thước đến mức sai lệch nhỏ trong lithography có thể làm tần số cộng hưởng hoặc pha lệch khỏi thiết kế.

Điều này tạo ra nhu cầu calibration.

Một programmable photonic chip lớn thường cần thuật toán đo trạng thái, bù sai số fabrication và tự điều chỉnh actuator để đạt chức năng mong muốn. Khi số lượng phần tử tăng, việc hiệu chuẩn thủ công trở nên bất khả thi.

Do đó, photonics tích hợp đang ngày càng cần software, feedback loop và machine learning — không chỉ để xử lý dữ liệu mà để giữ chính phần cứng quang hoạt động đúng.

“Phòng thí nghiệm trên chip” không có nghĩa mọi thứ phải ở trên một die

Cụm từ này dễ gây ấn tượng rằng trong tương lai chỉ cần một miếng silicon nhỏ là đủ thay cả phòng thí nghiệm.

Thực tế hợp lý hơn là một hệ system-in-package: photonic die, electronic die, laser die, detector, microfluidic channel và package quang được tích hợp sát nhau.

Tương tự smartphone không phải một chip duy nhất nhưng vẫn nén cả camera, GPS, radio và máy tính vào thiết bị nhỏ, photonic laboratory tương lai có thể là một module đa chip được sản xuất hàng loạt.

Điều quan trọng không phải ranh giới vật lý của die, mà là loại bỏ căn chỉnh thủ công, giảm kích thước và làm hệ thống đủ ổn định để vận hành ngoài phòng lab.

Ứng dụng nào có thể hưởng lợi đầu tiên?

Spectroscopy là ứng viên rõ ràng. Một spectrometer nhỏ có thể được nhúng vào dây chuyền thực phẩm, thiết bị y tế, drone, máy kiểm tra nông sản hoặc cảm biến môi trường.

LiDAR và ranging có thể hưởng lợi từ phased array, laser tích hợp và frequency comb để giảm kích thước module.

Đồng hồ và metrology có thể chuyển từ hệ quang lớn sang microcomb và resonator nhỏ hơn.

Biosensing có thể tích hợp waveguide với microfluidics để đo nhiều marker hóa học cùng lúc.

Quantum technology cần mức ổn định và số lượng optical component rất lớn, khiến integrated photonics gần như là một con đường bắt buộc nếu muốn mở rộng quy mô.

Photonic computing lại tận dụng chính khả năng truyền và giao thoa ánh sáng để thực hiện phép toán ma trận hoặc xử lý tín hiệu với latency thấp.

Photonic computing đang khiến cuộc đua thu nhỏ tăng tốc

Nhu cầu AI là một động lực mới cho photonics.

Tháng 4/2025, hai nghiên cứu trên Nature cho thấy photonic processor đã tiến xa khỏi các demo nhỏ. Một platform thực hiện các mô hình như ResNet, BERT và reinforcement learning với độ chính xác gần electronics; một hệ khác xây accelerator photonic tích hợp quy mô lớn với latency rất thấp.

Đến tháng 3/2026, một nghiên cứu Nature còn trình diễn photonic neural network thực hiện backpropagation training trực tiếp trên chip.

Những kết quả này không có nghĩa GPU sẽ bị thay thế trong ngắn hạn. Photonics vẫn phải chuyển đổi giữa tín hiệu điện và quang, cần memory và control electronics. Nhưng nhu cầu AI đang thúc đẩy mạnh foundry, packaging và programmable photonics — những năng lực mà sensing, metrology và quantum optics cũng sẽ hưởng lợi.

Cuộc đua không chỉ là làm chip nhỏ hơn, mà là làm hệ quang học sản xuất được

Một thí nghiệm quang học được căn bằng tay có thể đạt hiệu suất tuyệt vời nhưng rất khó nhân bản. Hai bàn quang được lắp bởi hai kỹ sư khác nhau có thể có đặc tính khác nhau.

Photonic integration hứa hẹn thay đổi điều đó.

Nếu toàn bộ interferometer được tạo bằng lithography, hàng nghìn bản sao có thể được chế tạo trên wafer. Nếu chip programmable đủ linh hoạt, một phần sai số fabrication có thể được bù bằng software. Nếu packaging trở nên tiêu chuẩn hóa, thiết bị có thể rời khỏi phòng lab và đi vào sản phẩm thương mại.

Đây có thể là đóng góp lớn nhất của integrated photonics: không chỉ thu nhỏ quang học, mà biến những hệ quang phức tạp thành thứ có thể sản xuất hàng loạt.

Photonics đang đi qua giai đoạn mà electronics từng trải qua

Điện tử từng chuyển từ linh kiện rời sang integrated circuit, rồi từ chip chức năng cố định sang processor và FPGA lập trình được.

Photonics đang xuất hiện những bước tương tự: waveguide thay không gian tự do, photonic integrated circuit thay bàn quang, mesh có thể tái cấu hình thay circuit cố định, và nhiều vật liệu được ghép lại để mỗi phần đảm nhiệm một chức năng chuyên biệt.

So sánh này có giới hạn. Photon không dễ lưu trữ như electron, memory quang vẫn khó, optical gain phức tạp và một hệ photonic luôn cần electronics để điều khiển.

Nhưng hướng đi đã rõ: những chức năng quang học từng cần cả phòng đang dần được nén xuống package ngày càng nhỏ.

Một spectrometer cỡ centimet, một frequency comb trên resonator, một optical tweezer điều khiển bằng phased array, một mạch quantum optics trên wafer 300 mm hay một photonic mesh có thể đổi chức năng bằng software đều là những mảnh của cùng một xu hướng.

Cuộc đua photonics vì thế không chỉ là làm ánh sáng chạy trên chip. Nó là cuộc đua biến con chip thành một phòng thí nghiệm quang học có thể sản xuất, lập trình và mang đi bất cứ đâu.
