Pin vẫn âm thầm chết khi không sử dụng: Nghiên cứu mới tìm cách ngăn quá trình này

Một viên pin không được sạc, không được xả và cũng không cấp điện cho bất kỳ thiết bị nào vẫn có thể tiếp tục xuống cấp. Quá trình này diễn ra âm thầm trong thời gian lưu kho hoặc những khoảng nghỉ giữa các lần sử dụng, khiến dung lượng khả dụng giảm dù pin gần như không phải “làm việc”.

Hiện tượng đó được gọi là calendar aging – lão hóa theo thời gian. Trong khi ngành pin thường tập trung mạnh vào số chu kỳ sạc-xả, hai nghiên cứu mới do các kỹ sư hóa học tại UCLA dẫn dắt cho thấy với một số hệ pin anode kim loại thế hệ mới, khoảng thời gian pin nằm im có thể gây tổn thất lớn hơn nhiều so với cách đánh giá truyền thống gợi ý.

Nhóm nghiên cứu phát hiện các hệ dùng lithium kim loại, sodium và aluminum có thể mất khoảng 10–20% dung lượng chỉ sau hai tuần nghỉ, dù trước đó đều thể hiện hiệu suất chu kỳ cao. Magnesium lại là ngoại lệ: mức mất dung lượng thấp hơn 0,5% nhờ một lớp giao diện bảo vệ hình thành tự nhiên trên bề mặt anode.

Ở một nghiên cứu bổ sung trên pin zinc dùng điện giải nước, nhóm UCLA còn tìm ra một cách giảm mạnh sự ăn mòn trong thời gian nghỉ: thay đổi môi trường điện giải để hạn chế những phân tử nước phản ứng mạnh quanh ion zinc. Thiết kế mới đưa mức suy giảm dung lượng sau 24 giờ xuống dưới 1,5%, trong khi vẫn duy trì hàng nghìn chu kỳ sạc-xả.

Pin “chết” khi không dùng là hiện tượng gì?

Khi nói một viên pin “chết” trong thời gian không sử dụng, cần phân biệt hai hiện tượng khác nhau.

Tự phóng điện là việc năng lượng tích trữ bị mất dần ngay cả khi pin không nối với tải. Một phần điện tích có thể được phục hồi bằng cách sạc lại.

Lão hóa theo thời gian nghiêm trọng hơn: các phản ứng hóa học phụ làm mất vật liệu hoạt động, tạo sản phẩm phụ hoặc làm thay đổi bề mặt điện cực. Kết quả là một phần dung lượng bị mất không thể phục hồi hoàn toàn chỉ bằng việc cắm sạc.

Hai quá trình có thể liên quan với nhau, nhưng nghiên cứu mới tập trung đặc biệt vào capacity loss during rest – mất dung lượng trong những khoảng pin không được sạc hay xả.

Vì sao vấn đề này dễ bị bỏ qua?

Trong phòng thí nghiệm, tuổi thọ pin thường được đánh giá bằng cách lặp lại hàng trăm hoặc hàng nghìn chu kỳ sạc-xả. Một hệ pin có hiệu suất Coulomb cao – tức gần như thu hồi lại được lượng điện tích đã đưa vào – thường được xem là có triển vọng tốt.

Nhưng pin ngoài đời không liên tục sạc và xả. Xe điện có thể đỗ hàng giờ hoặc nhiều ngày. Hệ lưu trữ điện lưới có những khoảng chờ kéo dài. Điện thoại, laptop, drone và thiết bị công nghiệp cũng dành phần lớn thời gian ở trạng thái nghỉ.

Theo UCLA, pin có thể dành hơn 70% vòng đời ở trạng thái không hoạt động. Nếu chỉ đo hiệu suất khi sạc-xả, một phần lớn tuổi thọ thực tế của pin gần như không được tính tới.

Điều đó dẫn đến một giả định nguy hiểm: pin chạy chu kỳ tốt thì cũng sẽ ổn khi nằm im. Hai nghiên cứu mới cho thấy điều này không nhất thiết đúng đối với các hệ anode kim loại.

Lithium, sodium và aluminum mất dung lượng đáng kể chỉ sau hai tuần

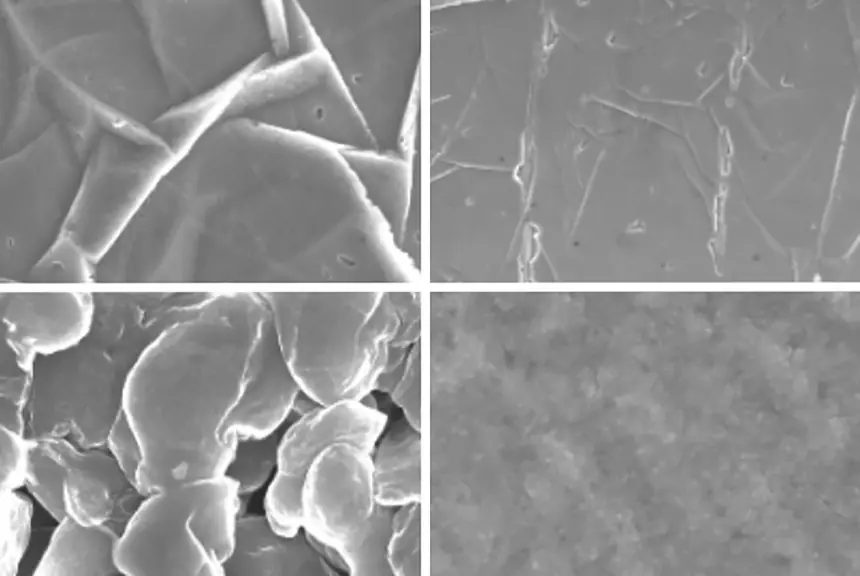

Trong nghiên cứu đăng trên Joule, Jin Koo Kim, Min-Ho Kim và các cộng sự so sánh quá trình lão hóa trong thời gian nghỉ của nhiều anode kim loại khác nhau, gồm lithium, sodium, aluminum và magnesium.

Tất cả các hệ được khảo sát đều có hiệu suất chu kỳ cao. Tuy nhiên, khi để pin nghỉ trong hai tuần, kết quả bắt đầu phân hóa rõ rệt.

Các hệ lithium, sodium và aluminum mất khoảng một phần mười đến một phần năm dung lượng. Nếu kiểu tổn thất này tiếp tục lặp lại qua hàng tháng hoặc hàng năm, nó có thể trở thành một yếu tố lớn quyết định tuổi thọ thực tế.

Điểm đáng chú ý là tổn thất không xuất phát từ việc người dùng sạc quá nhiều hay xả quá sâu trong thời gian thử nghiệm. Pin suy giảm ngay trong trạng thái nghỉ, do các phản ứng giữa anode kim loại và môi trường điện giải vẫn tiếp tục diễn ra.

Magnesium là ngoại lệ vì tự tạo được lớp bảo vệ “động”

Trong cùng thí nghiệm, anode magnesium chỉ mất dưới 0,5% dung lượng sau thời gian nghỉ tương tự. Nhóm nghiên cứu liên hệ sự khác biệt này với một lớp giao diện bảo vệ hình thành tự nhiên trên bề mặt magnesium.

Lớp này làm chậm quá trình ăn mòn khi pin nằm im. Nhưng khác với một màng bảo vệ cứng và cố định, nó có tính động và thuận nghịch: có thể bảo vệ bề mặt trong lúc nghỉ, rồi thay đổi hoặc hòa tan khi quá trình sạc bắt đầu để không cản trở hoạt động điện hóa quá mức.

Đây là một gợi ý quan trọng cho thiết kế pin. Một giao diện lý tưởng không nhất thiết phải tồn tại ở trạng thái giống nhau trong suốt vòng đời. Nó có thể cần bảo vệ mạnh khi pin nghỉ, nhưng trở nên “mở” hơn khi ion cần di chuyển trong quá trình sạc.

Ăn mòn là thủ phạm lớn trong pin anode kim loại

Kim loại được quan tâm cho pin thế hệ mới vì có thể lưu trữ lượng điện tích lớn trên một khối lượng nhỏ. Lithium kim loại, sodium, magnesium, aluminum hay zinc đều được nghiên cứu như những ứng viên có thể vượt qua một số giới hạn của anode graphite truyền thống.

Nhưng chính độ phản ứng cao của kim loại cũng tạo ra vấn đề. Ngay cả khi mạch điện bên ngoài đang hở, bề mặt anode vẫn tiếp xúc với điện giải. Các phản ứng phụ có thể tiếp tục tiêu thụ kim loại, điện giải hoặc điện tích khả dụng.

Dần dần, một phần kim loại trở thành sản phẩm ăn mòn hoặc cấu trúc không còn tham gia hiệu quả vào chu trình điện hóa. Đây là lý do pin có thể mất dung lượng dù không hề cấp điện cho thiết bị.

Pin zinc trong điện giải nước đặc biệt dễ bị ăn mòn khi nghỉ

Nghiên cứu thứ hai, công bố trên Nature Communications ngày 6/8/2026, tập trung vào pin zinc sử dụng điện giải nước.

Pin zinc nước được quan tâm cho lưu trữ năng lượng vì zinc rẻ, tương đối dồi dào và điện giải nước không dễ cháy như nhiều hệ dung môi hữu cơ. Tuy nhiên, bề mặt zinc có thể phản ứng với nước, thúc đẩy ăn mòn và phản ứng tạo hydrogen.

Theo nhóm UCLA, một điện giải zinc thông thường có thể dẫn tới mức mất dung lượng hơn 30% chỉ sau khoảng 24 giờ nghỉ trong điều kiện thử nghiệm được nghiên cứu. Đây là mức suy giảm quá lớn đối với một công nghệ nhắm tới lưu trữ điện lâu dài.

Phát hiện bất ngờ: không phải mọi phân tử nước đều gây hại như nhau

Để tìm cách giảm ăn mòn, nhóm của Haoyang Wu, Bo Liu, Dingyi Zhao và các cộng sự xem xét cấu trúc vi mô của điện giải quanh ion Zn²⁺.

Trong dung dịch, một số phân tử nước nằm tự do trong pha điện giải, còn một số khác bao quanh và phối trí trực tiếp với các ion zinc. Những phân tử nước thuộc lớp solvation này có môi trường hóa học khác với nước tự do.

Nghiên cứu cho thấy chính các phân tử nước đã solvate quanh ion zinc phản ứng mạnh hơn và đóng vai trò quan trọng trong quá trình ăn mòn. Điều này thay đổi cách tiếp cận bài toán.

Thay vì chỉ cố giảm tổng lượng nước hoặc tăng nồng độ muối để “trói” nước lại, nhóm nghiên cứu tìm cách giảm số lượng các phân tử nước có mức phản ứng cao trong lớp solvation.

Giải pháp nghe trái trực giác: pha loãng điện giải

Nhiều hướng nghiên cứu pin nước trước đây sử dụng điện giải rất đậm đặc, đôi khi được gọi là “water-in-salt”, nhằm giảm hoạt tính của nước và mở rộng cửa sổ điện hóa.

Nhóm UCLA đi theo hướng gần như ngược lại. Họ phát triển một điện giải zinc sulfate có nồng độ thấp khoảng 0,1 M ZnSO₄, thấp hơn đáng kể so với nhiều công thức điện giải zinc thông thường.

Việc pha loãng làm giảm mật độ ion zinc và do đó giảm số phân tử nước bị kéo vào các lớp solvation phản ứng mạnh. Sau đó, nhóm bổ sung các thành phần khác để bù lại những nhược điểm của điện giải quá loãng.

Điện giải mới kết hợp nhiều cơ chế bảo vệ

Chiến lược không chỉ đơn giản là thêm nước. Công thức nghiên cứu được xây dựng để cân bằng ba yêu cầu: giảm ăn mòn, duy trì vận chuyển ion và tạo lớp bảo vệ ổn định trên anode.

Nhóm sử dụng lithium sulfate để cải thiện vận chuyển ion, đồng thời bổ sung dimethylformamide (DMF) nhằm hỗ trợ hình thành một lớp solid-electrolyte interphase – SEI – trên bề mặt zinc.

SEI là một lớp giao diện có thể ngăn điện giải tiếp tục phản ứng trực tiếp với kim loại nhưng vẫn cho phép các ion cần thiết đi qua. Trong pin lithium-ion thương mại, SEI là một phần quan trọng của hoạt động ổn định. Với zinc trong điện giải nước, xây dựng được một lớp bảo vệ phù hợp khó hơn nhiều.

Nghiên cứu còn sử dụng thay thế đồng vị dung môi trong một số cấu hình thử nghiệm để giảm thêm khả năng phản ứng, qua đó kiểm chứng vai trò của hóa học solvation.

Mức mất dung lượng giảm xuống dưới 1,5% sau 24 giờ

Kết quả đáng chú ý nhất là điện giải được thiết kế mới giúp giảm tổn thất do calendar aging xuống dưới 1,5% sau 24 giờ – cải thiện hơn một bậc độ lớn so với các hệ zinc thông thường mà nhóm so sánh.

Quan trọng hơn, việc giảm ăn mòn khi nghỉ không đánh đổi hoàn toàn khả năng sạc-xả. Trong thử nghiệm, hệ pin vẫn duy trì hơn 3.300 chu kỳ ở tốc độ 4C với hiệu suất Coulomb trung bình khoảng 99,8%.

Điều này giải quyết một vấn đề thường gặp trong nghiên cứu pin: một thay đổi giúp pin ổn định khi nghỉ nhưng lại làm giảm hiệu suất khi hoạt động, hoặc ngược lại. Mục tiêu thực tế phải là tối ưu cả hai.

Tại sao chỉ tối ưu số chu kỳ là chưa đủ?

Khái niệm tuổi thọ pin thường gắn với con số như 1.000, 2.000 hay 5.000 chu kỳ. Nhưng hai viên pin có cùng tuổi thọ chu kỳ trong phòng thí nghiệm chưa chắc có cùng tuổi thọ ngoài đời.

Một hệ có thể chịu sạc-xả rất tốt nhưng ăn mòn nhanh trong thời gian đỗ. Một hệ khác có hiệu suất chu kỳ tương tự nhưng gần như không xuống cấp khi nghỉ. Sau vài năm sử dụng thực tế, chênh lệch giữa chúng có thể rất lớn.

Điều này đặc biệt quan trọng với xe điện. Xe chỉ chạy một phần trong ngày và dành phần lớn thời gian đỗ. Nếu pin tiếp tục suy giảm đáng kể trong những giờ đó, tối ưu riêng quá trình chạy và sạc sẽ không đủ.

Với lưu trữ điện lưới, bài toán còn rõ hơn. Một hệ thống pin có thể giữ năng lượng trong nhiều giờ hoặc nhiều ngày để chờ thời điểm lưới điện cần. Khả năng “đứng yên mà không tự mất sức” là một tiêu chí thiết kế thiết yếu.

Nghiên cứu không có nghĩa pin điện thoại sẽ mất 20% sau hai tuần

Cần làm rõ một điểm quan trọng: các con số 10–20% sau hai tuần trong nghiên cứu không nên được áp thẳng cho pin lithium-ion thương mại trong điện thoại, laptop hay xe điện hiện nay.

Nghiên cứu Joule tập trung vào các hệ anode kim loại thế hệ mới, nơi bề mặt kim loại có mức phản ứng hóa học cao hơn nhiều so với anode graphite đã được thương mại hóa rộng rãi.

Tương tự, nghiên cứu trên Nature Communications tập trung vào pin zinc dùng điện giải nước. Mục tiêu là giải quyết một nút thắt của các công nghệ pin mới trước khi chúng có thể tiến gần hơn tới ứng dụng thực tế.

Dù vậy, bài học chung vẫn rất đáng chú ý: đánh giá tuổi thọ pin chỉ bằng số chu kỳ sạc-xả có thể bỏ sót một phần quan trọng của quá trình xuống cấp.

“Lớp bảo vệ động” có thể trở thành nguyên tắc thiết kế mới

Kết quả với magnesium cho thấy một hướng khác ngoài việc thay đổi điện giải: thiết kế giao diện điện cực có khả năng thay đổi theo trạng thái hoạt động.

Khi pin nghỉ, giao diện nên hạn chế tối đa các phản ứng phụ và ăn mòn. Khi pin sạc hoặc xả, giao diện cần cho phép ion đi qua đủ nhanh để không làm tăng điện trở hoặc giảm công suất.

Một lớp luôn rất dày và bền có thể bảo vệ tốt nhưng cản trở vận chuyển ion. Một lớp quá mỏng lại không đủ để chống ăn mòn. Giao diện “động” – bảo vệ khi cần và tái cấu hình khi pin hoạt động – có thể giúp giải quyết sự đánh đổi này.

Nhóm UCLA cho rằng việc khuyến khích hình thành các lớp bảo vệ kiểu này, kết hợp với tinh chỉnh môi trường điện giải, có thể trở thành nguyên tắc chung cho nhiều loại pin anode kim loại.

Có thể kéo dài tuổi thọ pin bằng cách thiết kế cho thời gian nghỉ

Hai nghiên cứu dẫn tới một thay đổi nhỏ nhưng quan trọng trong cách đặt câu hỏi.

Thay vì chỉ hỏi “pin chịu được bao nhiêu lần sạc?”, các nhà nghiên cứu cần hỏi thêm “pin mất bao nhiêu dung lượng trong những tháng nó chỉ nằm đó?”.

Câu hỏi thứ hai đặc biệt quan trọng khi pin ngày càng được dùng trong những hệ có vòng đời hàng chục năm, từ xe điện, lưu trữ năng lượng tái tạo đến thiết bị dự phòng và cơ sở hạ tầng.

Nếu sự ăn mòn trong thời gian nghỉ có thể được làm chậm bằng điện giải phù hợp và lớp giao diện bảo vệ, tuổi thọ toàn bộ hệ thống có thể tăng mà không cần tăng kích thước pin hoặc thay đổi hoàn toàn vật liệu điện cực.

Nhưng đây vẫn là nghiên cứu ở giai đoạn chứng minh nguyên lý

UCLA nhấn mạnh các kết quả hiện tại vẫn ở mức proof of concept. Những công thức điện giải và nguyên tắc giao diện cần được kiểm tra trên cell kích thước lớn hơn, trong thời gian dài hơn và dưới các điều kiện vận hành thực tế.

Một pin thương mại phải đáp ứng đồng thời nhiều yêu cầu: mật độ năng lượng, công suất, giá thành, an toàn, khả năng sản xuất hàng loạt, nhiệt độ hoạt động, độ bền cơ học và tuổi thọ nhiều năm.

Đặc biệt với điện giải có các phụ gia hoặc dung môi đặc biệt, chi phí, độc tính, độ ổn định và khả năng tái chế đều cần được đánh giá trước khi có thể nói tới thương mại hóa.

Tương lai của pin có thể phụ thuộc vào những lúc nó không làm gì

Trong cuộc đua phát triển pin thế hệ mới, những con số về mật độ năng lượng hay số chu kỳ thường thu hút phần lớn sự chú ý. Nhưng nghiên cứu từ UCLA cho thấy một phần rất lớn của vòng đời pin diễn ra trong im lặng – lúc xe đang đỗ, hệ lưu trữ đang chờ hoặc thiết bị nằm trên kệ.

Chính trong khoảng thời gian đó, các phản ứng hóa học vẫn có thể âm thầm tiêu thụ vật liệu hoạt động.

Việc magnesium tự tạo một giao diện bảo vệ động và việc điện giải zinc pha loãng giảm mạnh calendar aging đều chỉ ra cùng một hướng: pin tương lai cần được thiết kế không chỉ để hoạt động tốt, mà còn để nghỉ tốt.

Nếu nguyên tắc này được mở rộng thành công sang cell quy mô thương mại, việc kéo dài tuổi thọ pin có thể không chỉ đến từ sạc thông minh hơn hay vật liệu chứa nhiều năng lượng hơn. Một phần lời giải có thể nằm ở việc ngăn pin tự xuống cấp trong những giờ, ngày và tháng mà chúng ta tưởng rằng nó hoàn toàn không làm gì.

Nguồn tham khảo: Jin Koo Kim, Min-Ho Kim và cộng sự, “Suppressed calendar aging losses via dynamic interfaces in metal anodes”, Joule, 2026, DOI: 10.1016/j.joule.2026.102480; Haoyang Wu, Bo Liu, Dingyi Zhao và cộng sự, “Dilute electrolytes for suppressing metal anode corrosion during calendar aging and cycling in aqueous zinc batteries”, Nature Communications, công bố ngày 6/8/2026, DOI: 10.1038/s41467-026-75100-x; UCLA Samueli School of Engineering, thông tin nghiên cứu tháng 8/2026.
