Pin vẫn báo “khỏe” nhưng bên trong đang hỏng: Digital twin 3D tiết lộ mặt trái của sạc nhanh

Một viên pin có thể trông vẫn “khỏe” nếu chỉ nhìn vào dung lượng tổng, nhưng bên trong điện cực, quá trình xuống cấp có thể đã diễn ra rất không đồng đều. Đây là điểm đáng chú ý từ nghiên cứu mới của Korea Advanced Institute of Science and Technology (KAIST), nơi các nhà khoa học dùng một digital twin 3D để tái dựng vi cấu trúc của anode graphite và quan sát những gì xảy ra trong quá trình sạc nhanh.

Ở điện cực dày 50 micromet được mô phỏng, thay đổi cách binder phân bố chỉ làm dung lượng tổng chênh lệch dưới 4%. Nếu chỉ nhìn vào một chỉ số trung bình như vậy, hai điện cực có vẻ hoạt động gần giống nhau. Nhưng mô hình 3D cho thấy bên trong chúng, lithium có thể đi theo những con đường rất khác: có nơi xuất hiện lithium plating nhiều hơn, có nơi lớp SEI phát triển không đồng đều và có vùng tích tụ ứng suất cơ học mạnh hơn.

Nghiên cứu do Yejin Kang và các cộng sự tại KAIST thực hiện, được công bố trên tạp chí InfoMat năm 2026. Công trình không chứng minh rằng mọi hệ thống quản lý pin hiện nay đều “báo khỏe sai”. Thay vào đó, nó chỉ ra một giới hạn quan trọng của cách đánh giá dựa trên thông số trung bình: hai điện cực có hiệu năng tổng thể gần giống nhau vẫn có thể mang mức độ hư hỏng cục bộ rất khác nhau.

Sạc nhanh không chỉ là ép nhiều lithium vào pin nhanh hơn

Trong pin lithium-ion dùng anode graphite, khi sạc, ion lithium di chuyển từ cathode qua chất điện phân rồi chui vào cấu trúc graphite. Quá trình này được gọi là intercalation.

Nếu tốc độ sạc vừa phải, lithium có đủ thời gian di chuyển qua hệ thống lỗ rỗng của điện cực và khuếch tán vào các hạt graphite. Nhưng khi dòng sạc tăng cao, tốc độ lithium được đưa tới anode có thể vượt quá khả năng tiếp nhận cục bộ của vật liệu.

Khi đó, một phần lithium không đi vào graphite mà có thể kết tủa thành lithium kim loại trên bề mặt. Hiện tượng này gọi là lithium plating.

Lithium plating gây ra hai vấn đề. Một phần lithium bị giữ lại dưới dạng không còn tham gia hiệu quả vào chu trình sạc-xả, làm giảm lượng lithium có thể sử dụng. Đồng thời, sự lắng đọng không đồng đều có thể làm giao diện điện cực trở nên kém ổn định hơn theo thời gian.

Sạc cũng thúc đẩy sự hình thành và phát triển của solid electrolyte interphase – SEI, lớp màng hình thành trên bề mặt graphite do phản ứng giữa điện cực và chất điện phân. Một lớp SEI ổn định là cần thiết để pin hoạt động, nhưng nếu nó tiếp tục dày lên hoặc hình thành không đồng đều, lithium và chất điện phân sẽ bị tiêu hao thêm, còn điện trở giao diện có thể tăng.

Cùng lúc đó, graphite thay đổi thể tích khi lithium đi vào. Các hạt vật liệu giãn nở trong một mạng cấu trúc vốn đã rất chật chội, tạo ra ứng suất cơ học. Vì vậy, “mặt trái” của sạc nhanh thực chất là sự kết hợp của ít nhất ba quá trình: lithium plating, tăng trưởng SEI và tích tụ ứng suất.

Vấn đề là những hư hỏng này không xảy ra đồng đều

Trong các mô hình pin đơn giản, điện cực thường được mô tả bằng những con số trung bình: độ xốp bao nhiêu phần trăm, độ dày bao nhiêu, lượng vật liệu hoạt tính bao nhiêu và độ dẫn điện trung bình thế nào.

Nhưng điện cực thật không phải một khối vật liệu đồng nhất.

Anode graphite gồm các hạt graphite, binder giúp liên kết các hạt với nhau và với collector, cùng mạng lỗ rỗng chứa chất điện phân để ion lithium di chuyển. Các pha này phân bố theo không gian 3D và không hoàn toàn giống nhau ở mọi vị trí.

Một điện cực có thể có cùng 45% độ xốp tổng thể với điện cực khác, nhưng nếu phần lớn lỗ rỗng tập trung ở một phía thì đường đi của ion lithium vẫn rất khác. Tương tự, tổng lượng binder có thể giống nhau nhưng nếu binder dồn về một vùng, nó có thể làm đường vận chuyển ion ở vùng đó trở nên ngoằn ngoèo và khó đi hơn.

Đây là điểm mà các thông số trung bình dễ bỏ qua.

Digital twin 3D dựng lại cả graphite, binder và lỗ rỗng

Để nhìn vào sự khác biệt này, nhóm KAIST xây dựng một digital twin dựa trên vi cấu trúc của một anode graphite thương mại.

Mô hình 3D phân biệt ba pha chính: graphite, binder và pore chứa chất điện phân. Nhóm nghiên cứu kiểm tra độ tin cậy của mô hình bằng cách so sánh mạng lỗ rỗng với dữ liệu đo thực nghiệm, đồng thời đối chiếu đường cong điện áp–dung lượng mô phỏng với kết quả thử cell ở nhiều C-rate.

Độ xốp của cấu trúc ảo sai lệch dưới 3% so với giá trị đo thực nghiệm. Độ dày SEI dự đoán ở cuối quá trình sạc khoảng 157 nm, khá gần với khoảng 150 nm quan sát bằng TEM và EDS trong mẫu thực.

Sau khi có cấu trúc nền đã được kiểm chứng, nhóm tạo ra nhiều điện cực ảo bằng cách thay đổi ba tham số: cách binder phân bố theo chiều dày, độ xốp và độ dày điện cực.

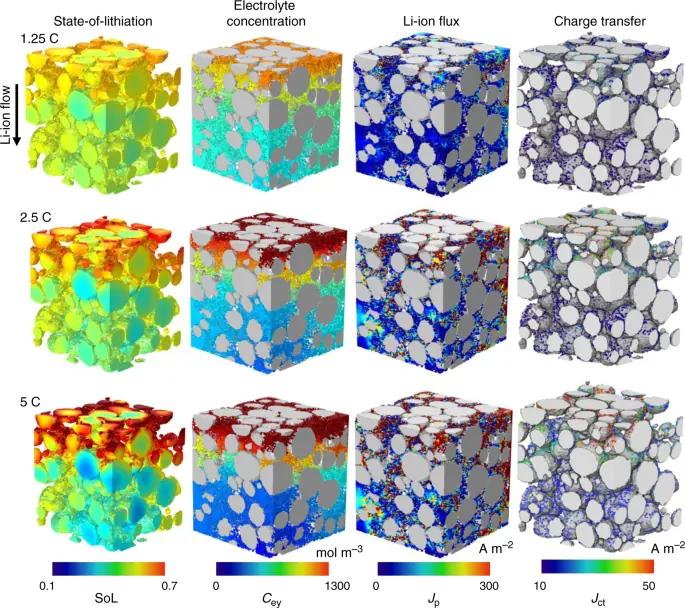

Từ đó, họ có thể “nhìn” được những đại lượng rất khó đo đồng thời bên trong một cell đang sạc: lithium tập trung ở đâu, nồng độ chất điện phân thay đổi thế nào, lithium plating xuất hiện ở vùng nào, SEI phát triển ra sao và ứng suất cơ học tích tụ tại đâu.

Hai điện cực gần như cùng dung lượng, nhưng hư hỏng bên trong khác hẳn

Kết quả đáng chú ý nhất xuất hiện ở các điện cực dày 50 µm.

Khi thay đổi từ phân bố binder tương đối đồng đều sang một gradient binder dốc hơn, dung lượng tổng chỉ thay đổi dưới 4%. Nếu tiêu chí đánh giá chỉ là pin nạp được bao nhiêu điện, khác biệt có vẻ nhỏ.

Nhưng digital twin cho thấy phân bố lithium theo chiều dày đã trở nên bất đối xứng rõ rệt. Những vùng có cấu trúc cản trở vận chuyển ion tạo ra gradient nồng độ chất điện phân lớn hơn và làm dòng lithium không còn phân bố đều.

Hệ quả là các phản ứng phụ cũng trở nên cục bộ hơn. Ở cấu hình binder có gradient mạnh, lượng lithium plating gần current collector cao hơn khoảng 10% so với cấu hình phân bố nhẹ hơn. Cấu hình đồng đều hơn đồng thời giúp SEI hình thành cân bằng hơn.

Nói cách khác, hai điện cực có thể cho con số dung lượng gần giống nhau trong một phép thử nhưng đang “già đi” theo hai cách rất khác nhau bên trong.

“Pin báo khỏe” ở đây nên hiểu thế nào?

Tiêu đề “pin vẫn báo khỏe” không có nghĩa nghiên cứu đã lấy một mẫu xe điện thương mại, đọc chỉ số State of Health trên màn hình rồi phát hiện BMS báo sai.

Nghiên cứu thực hiện trên anode graphite và digital twin vi cấu trúc. Điều nó chứng minh là các chỉ số toàn cục như dung lượng có thể không phản ánh đầy đủ sự phân bố không gian của các quá trình xuống cấp.

Một cell vẫn có thể giữ phần lớn dung lượng ở thời điểm hiện tại trong khi một vùng nhỏ bên trong phải chịu lithium plating hoặc stress cao hơn mức trung bình. Nếu những vùng đó tiếp tục chịu tải bất lợi qua nhiều chu kỳ, chúng có thể trở thành nơi khởi phát suy giảm nhanh hơn.

Vì thế, thông điệp chính không phải “đừng tin chỉ số sức khỏe pin”, mà là sức khỏe pin không chỉ có một chiều. Capacity fade, resistance growth, lithium inventory loss, degradation tại interface và stress cơ học là những biểu hiện khác nhau của quá trình lão hóa.

Binder giống như hạ tầng giao thông bên trong điện cực

Binder thường chiếm tỷ lệ nhỏ so với graphite nên dễ bị xem là vật liệu phụ. Vai trò trực tiếp của nó là giữ các hạt điện cực với nhau và duy trì kết nối cơ học.

Nhưng nghiên cứu cho thấy vị trí của binder cũng ảnh hưởng đến đường đi của ion.

Nếu binder phân bố theo cách làm giảm phần lỗ rỗng hữu dụng ở một vùng, ion lithium phải đi qua con đường dài và quanh co hơn. Trong khoa học điện cực, mức độ “ngoằn ngoèo” của đường vận chuyển này thường được mô tả bằng tortuosity.

Tortuosity cao làm ion khó di chuyển hơn. Khi sạc chậm, hệ thống có thể vẫn có đủ thời gian để san bằng chênh lệch. Nhưng ở 5C trong mô phỏng fast-charging của nghiên cứu, hạn chế vận chuyển bị phóng đại mạnh: nơi này nhận lithium nhanh hơn, nơi khác chậm hơn, kéo theo sự chênh lệch về trạng thái lithiation và phản ứng phụ.

Nó giống một bãi đỗ xe có đủ tổng số chỗ nhưng lối vào bị thu hẹp ở một khu vực. Nhìn từ bên ngoài, sức chứa không đổi; vấn đề chỉ xuất hiện khi lượng xe đổ vào quá nhanh.

Điện cực càng dày, bài toán phân bố càng quan trọng

Ngành pin muốn tăng mật độ năng lượng nên có động lực làm điện cực dày hơn: nhiều vật liệu hoạt tính hơn trên cùng diện tích đồng nghĩa có thể lưu trữ nhiều năng lượng hơn mà không phải tăng tương ứng lượng separator, current collector và các thành phần không trực tiếp lưu trữ năng lượng.

Nhưng điện cực dày cũng làm ion phải đi xa hơn.

Khi nhóm KAIST tăng độ dày từ 50 lên 83 µm trong mô hình có cùng mức porosity 45%, tác động của phân bố binder trở nên rõ hơn. Chênh lệch dung lượng giữa hai cấu hình Mild và Steep tăng lên tới khoảng 18%.

Điều này cho thấy chiến lược “chỉ thêm nhiều vật liệu để tăng energy density” có thể xung đột trực tiếp với yêu cầu fast charging. Điện cực càng dày, transport limitation càng dễ trở thành nút thắt.

Thiết kế pin thế hệ mới vì thế có thể phải tối ưu không chỉ chemistry mà cả kiến trúc không gian của điện cực.

Lỗ rỗng không chỉ để ion đi qua, chúng còn là “khoảng thở” cơ học

Một kết quả khác của digital twin liên quan tới stress.

Khi lithium đi vào graphite, vật liệu giãn nở. Nếu xung quanh hạt graphite có đủ không gian rỗng, một phần biến dạng có thể được hấp thụ mà không tạo ra ứng suất quá lớn lên mạng vật liệu.

Ngược lại, vùng thiếu pore khiến các hạt khó giãn nở. Digital twin cho thấy ngay cả hai vùng có trạng thái lithiation gần như giống nhau, mức stress vẫn có thể khác rõ rệt do cấu trúc cục bộ.

Trong một so sánh của nhóm, chênh lệch state of lithiation giữa hai vùng chỉ khoảng 0,001%, nhưng stress chênh khoảng 8%. Điều đó cho thấy không thể suy ra trạng thái cơ học chỉ từ việc lithium đã được nạp bao nhiêu.

Cấu trúc không gian – pore volume, connectivity và cách các pha nằm cạnh nhau – quyết định vật liệu có đủ chỗ để “thở” khi sạc hay không.

Digital twin cho thấy điều thí nghiệm khó nhìn thấy cùng lúc

Các kỹ thuật như X-ray tomography, electron microscopy và spectroscopy có thể quan sát cấu trúc hoặc dấu vết hóa học của điện cực với độ phân giải rất cao. Nhưng theo dõi đồng thời transport ion, điện thế, lithium plating, SEI và stress trên toàn cấu trúc 3D trong khi thay đổi từng tham số thiết kế là một bài toán cực kỳ khó.

Digital twin không thay thế thí nghiệm. Giá trị của nó nằm ở khả năng nối dữ liệu thực với một mô hình vật lý, sau đó thực hiện những thí nghiệm ảo mà ngoài đời sẽ tốn rất nhiều mẫu và thời gian.

Nhà nghiên cứu có thể hỏi: nếu giữ nguyên lượng graphite nhưng tăng porosity thì sao? Nếu giữ nguyên porosity nhưng làm electrode dày hơn? Nếu tổng lượng binder không đổi nhưng dồn nó về phía separator thì lithium plating chuyển vị trí thế nào?

Thay vì phải sản xuất hàng chục biến thể electrode trước, digital twin có thể giúp loại bỏ các kiến trúc kém triển vọng và xác định vùng thiết kế đáng thử nghiệm thật.

Đây chưa phải digital twin thời gian thực trong xe điện

Cũng cần phân biệt công trình của KAIST với một loại “digital twin pin” khác đang được phát triển cho battery management system.

Trong nghiên cứu này, digital twin là một mô hình 3D microstructure-resolved dùng để nghiên cứu và thiết kế điện cực. Nó tái dựng vật lý bên trong vật liệu và chạy mô phỏng multiphysics để tìm cơ chế xuống cấp.

Nó chưa phải một bản sao 3D của từng cell trong một chiếc EV đang cập nhật liên tục từ cảm biến khi xe chạy. Việc đưa mô hình chi tiết như vậy vào BMS thời gian thực còn gặp những thách thức lớn về dữ liệu đầu vào, chi phí tính toán và khả năng biết chính xác microstructure của từng cell sau hàng nghìn chu kỳ.

Ứng dụng gần hơn của công trình là ở giai đoạn R&D và thiết kế electrode: tìm cấu trúc có khả năng sạc nhanh nhưng tránh tạo những hotspot hóa học và cơ học bên trong.

Sạc nhanh tốt hơn có thể đến từ việc thiết kế “đường đi” cho lithium

Phần lớn cuộc đua fast charging thường được kể bằng chemistry mới, silicon anode, electrolyte mới hoặc thuật toán điều khiển dòng sạc. Nghiên cứu KAIST bổ sung một lớp khác: microstructure engineering.

Nếu cùng một lượng vật liệu nhưng cách phân bố binder và pore khác nhau có thể tạo ra mức lithium plating khác nhau, nhà sản xuất có thêm một biến thiết kế ngoài thành phần hóa học.

Điều này đặc biệt có ý nghĩa với điện cực dày, nơi nhà sản xuất cố tăng energy density nhưng vẫn muốn giữ charging rate cao. Thay vì chỉ hỏi “porosity tối ưu là bao nhiêu?”, câu hỏi có thể trở thành “porosity nên thay đổi thế nào từ separator tới current collector?” hoặc “binder gradient nào giúp cân bằng ion flux tốt nhất?”.

Một electrode có cấu trúc gradient chủ động – được thiết kế chứ không phải sinh ra ngẫu nhiên trong quá trình coating và drying – có thể là một trong những hướng giúp giảm trade-off giữa energy density và fast charging.

Sạc nhanh không làm pin hỏng theo một cách duy nhất

Một trong những đóng góp đáng chú ý của mô hình là kết nối nhiều cơ chế xuống cấp trong cùng một không gian 3D.

Transport ion không đều làm state of lithiation lệch. Lithiation lệch thay đổi điện thế và tốc độ phản ứng. Điều đó có thể thúc đẩy lithium plating và SEI ở những vị trí cụ thể. Cùng lúc, sự giãn nở của graphite gặp cấu trúc pore và binder khác nhau tạo ra stress khác nhau.

Những quá trình này không độc lập. Một thay đổi tưởng như đơn giản ở cấu trúc binder có thể ảnh hưởng đồng thời tới ion transport, phản ứng phụ và cơ học.

Đây là lý do việc tối ưu pin chỉ bằng một con số trung bình có thể dẫn tới kết luận sai. Một cấu hình tốt nhất về capacity ở vài chu kỳ đầu chưa chắc là cấu hình tốt nhất về lithium plating hay stress trong thời gian dài.

Những gì nghiên cứu chưa chứng minh

Kết quả rất hữu ích cho thiết kế electrode, nhưng chưa nên được diễn giải thành một công nghệ pin thương mại đã sẵn sàng.

Thứ nhất, nghiên cứu tập trung vào anode graphite và mô hình điện cực, không phải một battery pack EV hoàn chỉnh với hàng trăm hoặc hàng nghìn cell.

Thứ hai, các mô phỏng fast charging chính được phân tích ở điều kiện 5C, trong khi mô hình điện hóa được đối chiếu với dữ liệu cell thực nghiệm ở các C-rate thấp hơn tới 3C. Điều này giúp xây dựng cơ sở tin cậy cho mô hình, nhưng vẫn khác với việc chứng minh tuổi thọ toàn cell qua hàng nghìn chu kỳ 5C trong điều kiện xe thực tế.

Thứ ba, digital twin sử dụng các giả định để tạo electrode ảo. Chính bài báo lưu ý rằng cách dựng cấu trúc không thể tái hiện đầy đủ mọi quá trình phức tạp trong sản xuất thật, đặc biệt là sự vận chuyển và phân tách binder trong lúc dung môi bay hơi.

Vì vậy, kết quả nên được xem là một bản đồ cơ chế và công cụ thiết kế, không phải bằng chứng rằng chỉ cần đổi vị trí binder là có thể lập tức tạo pin EV sạc siêu nhanh với tuổi thọ vượt trội.

“Sức khỏe pin” tương lai có thể cần nhìn sâu hơn một con số phần trăm

Người dùng thường muốn một con số đơn giản: pin còn 95%, 90% hay 80% sức khỏe. Nhưng ở cấp vật liệu, sự xuống cấp là một trường 3D gồm nhiều quá trình diễn ra với tốc độ khác nhau ở những vị trí khác nhau.

Nghiên cứu của KAIST cho thấy một điện cực có thể giữ gần như cùng dung lượng trong khi bên trong đã xuất hiện khác biệt đáng kể về lithium plating, SEI và stress. Khi các bất đồng đều này tích lũy qua thời gian, chúng có thể quyết định tuổi thọ thực tế của cell.

Điều đó không có nghĩa dashboard của xe điện sắp phải hiển thị bản đồ 3D của từng anode. Nhưng ở phía nhà sản xuất, những mô hình kiểu digital twin có thể giúp thiết kế electrode tốt hơn, xây các chỉ dấu chẩn đoán phù hợp hơn và hiểu vì sao hai cell có cùng dung lượng đo được hôm nay nhưng lại lão hóa khác nhau ngày mai.

Sạc nhanh vì thế không chỉ là bài toán đưa nhiều electron vào pin trong ít phút. Nó còn là bài toán làm sao để lithium đi vào đúng nơi, đủ đều và không tạo ra các điểm hư hỏng ẩn.

Và digital twin 3D đang cho các nhà nghiên cứu một cách nhìn mới vào chính những điểm mà các con số trung bình không thể hiện được.

Nguồn tham khảo

• Yejin Kang và cộng sự, “Digital twin quantifies spatial-heterogeneity-driven failure in fast-charging lithium-ion battery anodes”, InfoMat, 2026.
• KAIST News, thông cáo nghiên cứu về digital twin 3D và sạc nhanh, 24/8/2026.
