Camera thường chỉ ghi màu sắc: Máy quét cầm tay mới tạo “bản đồ hóa học” ngay trên mẫu

Một camera RGB có thể cho biết một điểm trên vật thể sáng hay tối, đỏ hay xanh. Nó không trực tiếp cho biết vùng đó chứa nhiều protein, lipid hay một loại polymer cụ thể. Muốn nhìn thấy phân bố hóa học như vậy, người ta thường phải đưa mẫu vào các hệ quang phổ ảnh lớn đặt trên bàn thí nghiệm.

Một nhóm tại University of Houston vừa thu nhỏ một hệ ảnh quang nhiệt hồng ngoại giữa thành đầu quét cầm tay khoảng 20 x 20 cm. Thiết bị tạo được “bản đồ hóa học” với chi tiết nhỏ tới 2 micromet và trong các phép so sánh trực tiếp cho kết quả gần với một hệ phòng thí nghiệm hiện đại. Quan trọng hơn, phép đo không cần gắn nhãn huỳnh quang hay nhuộm mẫu.

Công trình của Ragib Ishrak, Xinyu Wu, Chalapathi-Charan Gajjela, Cheng Cameron Yin và Rohith Reddy được công bố trên Optica với tiêu đề A Compact Fiber-Optic Platform for Label-Free, Chemically Sensitive Imaging.

Màu sắc không phải thành phần hóa học

Camera thông thường ghi cường độ ánh sáng trong một vài dải bước sóng rộng của vùng nhìn thấy. Hai vật liệu khác nhau về cấu trúc phân tử vẫn có thể trông gần như cùng màu, trong khi cùng một vật liệu có thể đổi màu vì bề mặt, ánh sáng hay độ dày.

Quang phổ hồng ngoại khai thác một dấu hiệu khác. Các liên kết phân tử hấp thụ ánh sáng hồng ngoại ở những tần số đặc trưng cho dao động của chúng. Nhờ đó, phổ hấp thụ có thể cung cấp thông tin về thành phần hóa học thay vì chỉ hình dạng và màu sắc.

Nếu chỉ đo một điểm, kết quả là một phổ. Nếu lặp phép đo trên nhiều vị trí và gắn phổ đó với tọa độ của từng pixel, ta có thể xây dựng một bản đồ cho thấy các thành phần hóa học phân bố ở đâu trên mẫu.

Đó là ý nghĩa của “chemical imaging” trong nghiên cứu này. Nó không phải một bức ảnh màu thông thường được AI đoán thành phần, mà là dữ liệu quang phổ được thu theo không gian.

Thiết bị không chụp trực tiếp tia hồng ngoại

Hệ mới thuộc loại photothermal mid-infrared spectroscopic imaging, viết tắt MIRSI. Thay vì dùng hồng ngoại giữa để trực tiếp tạo ảnh, nó dùng tia hồng ngoại như một nguồn kích thích.

Một laser lượng tử cascade phát ánh sáng hồng ngoại giữa được điều biến và tập trung vào một điểm trên mẫu. Khi các phân tử hấp thụ đúng tần số, vùng đó nóng lên rất nhẹ. Sự tăng nhiệt làm thay đổi các tính chất quang học cục bộ của mẫu.

Một laser diode ở vùng nhìn thấy sau đó đóng vai trò đầu dò, đọc thay đổi nhỏ do hiệu ứng quang nhiệt gây ra. Bằng cách thay đổi tần số hồng ngoại và quét vị trí trên mẫu, hệ thống vừa biết “ở đâu” vừa biết “liên kết hóa học nào đang hấp thụ”.

Cách tiếp cận này còn giúp vượt qua giới hạn độ phân giải thường gặp khi chụp trực tiếp ở bước sóng hồng ngoại dài. Nhóm báo cáo khả năng phân giải các đặc trưng khoảng 2 µm, tốt hơn khoảng năm lần so với giới hạn mà hệ phát hiện hồng ngoại trực tiếp của họ có thể đạt được.

Thu nhỏ phần khó nhất: đưa hai loại ánh sáng đi chung một đầu quét

MIRSI quang nhiệt vốn không dễ thu nhỏ. Ánh sáng nhìn thấy và hồng ngoại giữa tương tác rất khác với vật liệu quang học: kính hoạt động tốt trong vùng nhìn thấy có thể hấp thụ mạnh hồng ngoại, trong khi vật liệu truyền hồng ngoại lại có thể gây méo hoặc tán sắc không mong muốn cho chùm sáng còn lại.

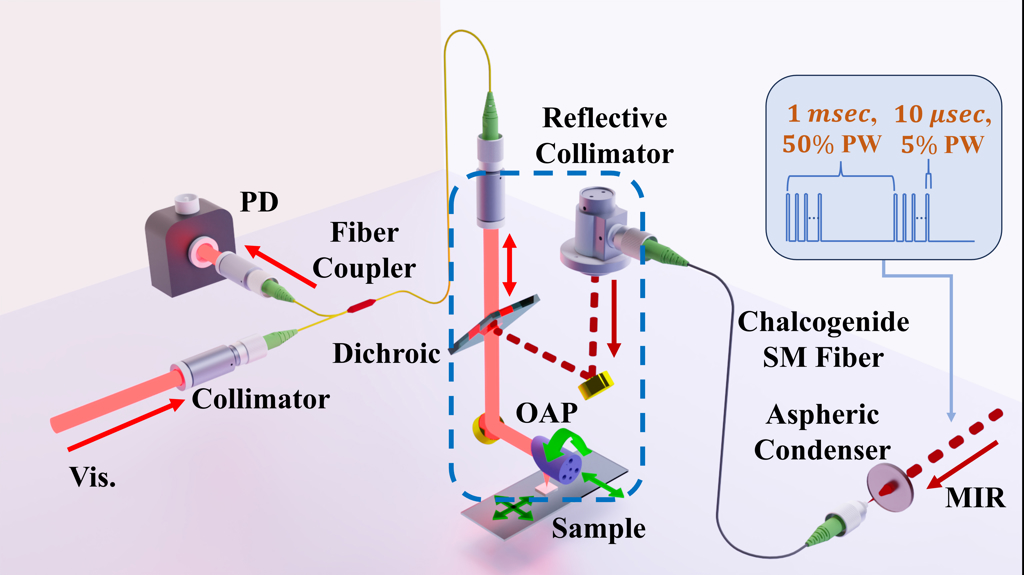

Nhóm của Rohith Reddy xử lý vấn đề bằng hai lựa chọn thiết kế. Đầu tiên, họ dùng sợi quang chalcogenide để đưa ánh sáng hồng ngoại giữa từ laser tới đầu quét, thay cho một chuỗi quang học tự do cồng kềnh. Thứ hai, nhiều thấu kính được thay bằng gương, vì cùng một gương có thể phản xạ cả chùm nhìn thấy lẫn chùm hồng ngoại mà không cần truyền chúng xuyên qua một vật liệu chung.

Một gương parabol lệch trục ở phần cuối tập trung hai chùm sáng vào cùng vị trí trên mẫu. Hệ quang cũng tích hợp cơ chế quét raster để lần lượt đo nhiều điểm và ghép chúng thành ảnh.

Kết quả là phần đầu quang học có thể cầm và di chuyển quanh mẫu, thay vì yêu cầu toàn bộ vật thể phải được đặt dưới một hệ quang học chiếm hơn 9 feet vuông, tương đương khoảng 0,8 m².

“Cầm tay” chưa có nghĩa là mọi thứ nằm trong tay

Đây là một chi tiết quan trọng khi đọc kết quả. Thiết bị chưa phải kiểu camera độc lập có laser, pin, xử lý và màn hình gói trong một thân máy.

Đầu quét khoảng 8 x 8 inch, tương đương xấp xỉ 20 x 20 cm, chứa phần quang học cần đặt gần mẫu. Nó vẫn nối qua sợi quang mềm tới một bộ đế riêng chứa laser và điện tử điều khiển.

Thiết kế này thay đổi đáng kể cách có thể tiếp cận mẫu, nhưng chưa biến toàn bộ hệ MIRSI thành một máy quét bỏ túi. Chính nhóm nghiên cứu gọi nền tảng hiện tại là một research prototype và xem nó như nền tảng để tiến tới các thiết bị triển khai ngoài phòng lab.

Thử trên mô ung thư và polymer, rồi so trực tiếp với máy để bàn

Để kiểm tra liệu việc thu nhỏ có làm mất thông tin hóa học hay không, nhóm dùng nhiều loại mẫu: mô ung thư cổ tử cung và buồng trứng của người, mẫu sinh thiết tủy xương người, mô thận chuột, cùng hai polymer PMMA và polystyrene có phổ hồng ngoại khác nhau.

Các mẫu sau đó cũng được đo bằng một hệ chemical imaging để bàn hiện đại nhằm tạo điểm tham chiếu.

Theo báo cáo của nhóm, phổ từ mô sinh học thu bằng hệ cầm tay đạt cosine similarity 0,935 khi so với phép đo FTIR tham chiếu. Các ảnh hóa học tương quan với hệ để bàn ở mức r = 0,90. Đây không phải hai con số chứng minh thiết bị “nhìn thấy hóa học hoàn hảo”, nhưng chúng cho thấy quá trình thu nhỏ vẫn giữ được phần lớn tương phản hóa học mà nhóm muốn đo.

Trong các ảnh mô ung thư, hệ cầm tay cũng tạo ra phân bố cường độ quang nhiệt gần với bản đồ của hệ để bàn. Những ảnh này khác ảnh mô học H&E truyền thống ở chỗ thông tin đến trực tiếp từ đáp ứng quang phổ của mẫu, không phải từ thuốc nhuộm gắn vào cấu trúc tế bào.

Ứng dụng hấp dẫn nhất là phòng mổ, nhưng chưa được chứng minh lâm sàng

Nhóm nghiên cứu đề xuất một kịch bản dễ hình dung: sau khi bác sĩ phẫu thuật lấy một khối mô nghi ung thư, đầu quét có thể được đưa tới mẫu ngay trong phòng mổ để cung cấp thêm thông tin về thành phần hóa học và rìa tổn thương, thay vì chỉ chờ quy trình xét nghiệm mô học sau đó.

Tuy nhiên, nghiên cứu hiện tại chưa chứng minh thiết bị có thể chẩn đoán ung thư trong thời gian thực hay hướng dẫn quyết định phẫu thuật. Các thí nghiệm chủ yếu đánh giá chất lượng ảnh và độ tương đồng quang phổ trên các mẫu đã biết. Độ lặp lại, an toàn và hiệu năng chẩn đoán trong điều kiện lâm sàng thực vẫn phải được kiểm tra riêng.

Ngoài y sinh, cùng nguyên lý có thể hữu ích trong kiểm soát polymer, dược phẩm hoặc pháp y, nơi câu hỏi không chỉ là vật thể trông thế nào mà còn là vật liệu gì đang nằm ở từng vị trí.

Phổ hiện còn hẹp và tốc độ chưa đủ cho thao tác “lia máy”

Prototype mới hoạt động trong dải khoảng 1150–1400 cm⁻¹. Đây là một phần hữu ích của vùng hồng ngoại giữa nhưng chưa phải toàn bộ “dấu vân tay” phân tử. Nhóm đang tìm cách mở rộng băng thông để phân biệt được nhiều thành phần sinh hóa hơn.

Tốc độ cũng là nút thắt. Hệ hiện dùng quét raster, nghĩa là phải đo từng vị trí theo trình tự. Nếu người vận hành di chuyển đầu quét trong lúc phép đo chưa xong, ảnh có thể bị méo bởi chuyển động. Các tác giả vì thế muốn tăng tốc trước khi thiết bị có thể thực sự được cầm và quét tự do như một camera.

Đó cũng là điểm phân biệt giữa prototype này và hình ảnh một “camera hóa học” hoàn chỉnh. Nghiên cứu đã thu nhỏ được phần quang học đến mức người dùng có thể đưa đầu dò tới mẫu, nhưng để chemical imaging rời bàn thí nghiệm theo đúng nghĩa, hệ còn phải nhanh hơn, rộng phổ hơn và được kiểm chứng trong môi trường mà nó dự kiến phục vụ.

Nguồn: Optica, Vol. 13, No. 9, 1934–1942 (2026); Optica, 17/9/2026.
